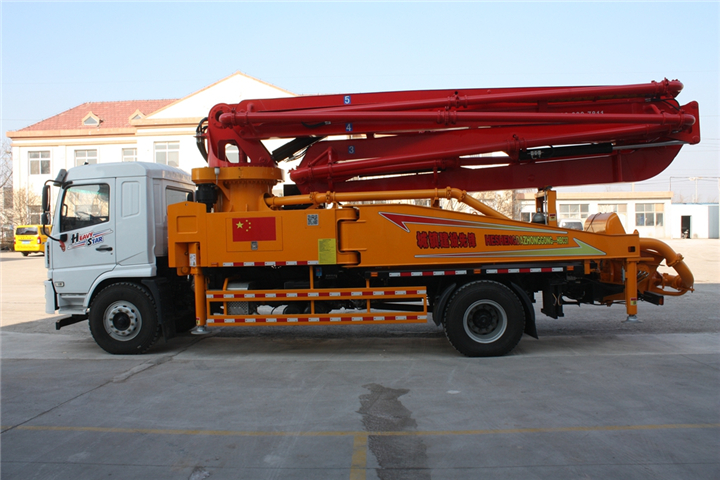

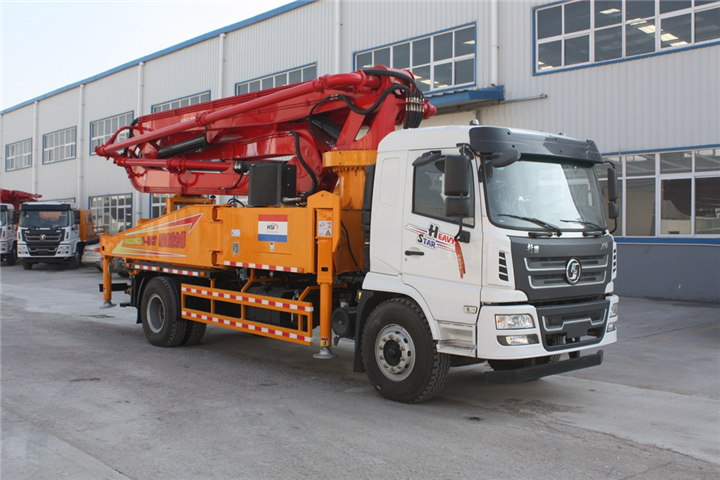

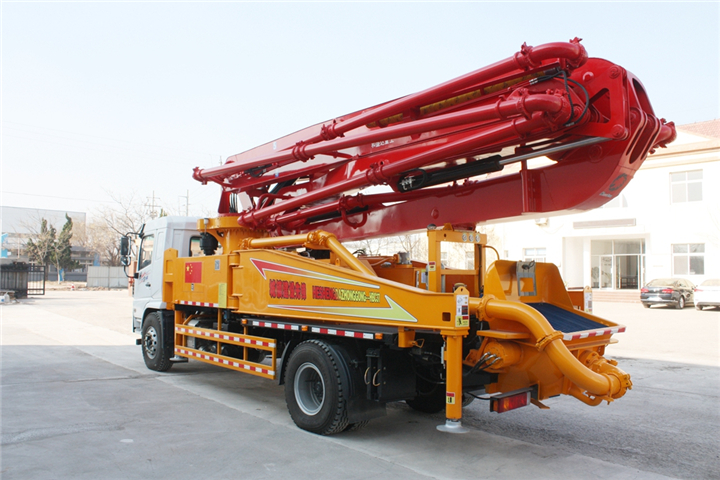

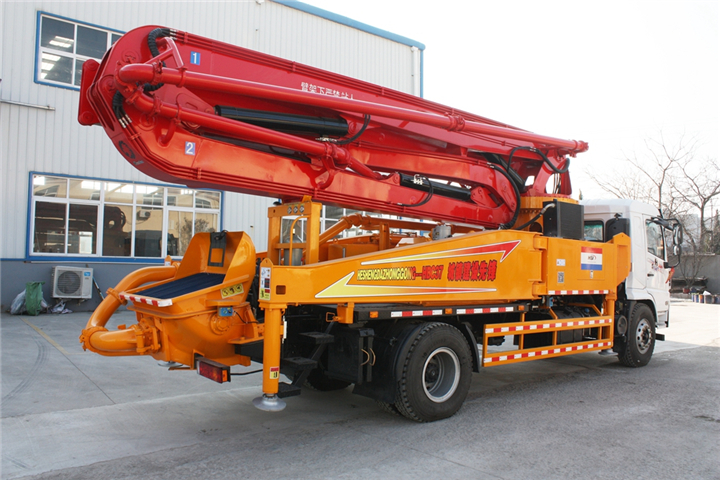

37米陕汽轩德混凝土泵车产品参数特点

一、底盘 CHASSIS

底盘型号

Chassis Model

（陕汽）轩德

尾气排放标准

Tail Gas Exhaust Standard

国五

发动机型号

Engine Type

WP.270E51

发动机功率/转速

Engine Power

203kw/2300rpm

270马力

发动机排量

Engine Displacement

6.87L

驱动方式

Drive Type

4×2

轴距

Wheel Base

5200mm

最大行驶速度

Max Speed

100km/h

最小转弯半径

Min Turning Radius

整车接近/远离角

Approach/Departure Angle

19/12

轮胎规格

Tyre Size

1200.R20

二、臂架系统 BOOM SYSTEM

臂架最大垂直高度

Max vertical Reach

36.5M

臂架水平布料半径

33M

布料深度

Reach depth

25M

臂架打开高度

Unfolding Height

7M

第一节臂长(MM)

7300mm

第二节臂长(MM)

6100mm

第三节臂长(MM)

5800mm

第四节臂长(MM)

6700mm

第五节臂长(MM)

6650mm

第六节臂长(MM)

-

各节臂转动角度

Arm Section Articulation

90°/180°/180°/235°/210°

臂架控制模式

Boom Control Mode

手动、无线遥控系统

manual and wireless remote control are allavailable

臂架折叠方式

Boom Type

RZ 型五节臂

转塔旋转角度

Slewing Range

double direction ±270°

前支腿横跨距离

Front Outriggers Spread

6250mm

后支腿横跨距离

Rear Outriggers spread

7250mm

前后支腿纵向距离(MM)

6780mm

支腿打开方式

Legs Open

前伸后摆（X 型支腿）

尾胶管长度

End Hose Length

3M

混凝土输送管直径

Arm Attached Pipeline Diameter

125MM

臂架钢材 转台钢材

Boom Steel

上海宝钢 BS960

三、电气控制系统 ELECTRICAL CONTROL SYSTEM

控制电源

Power Supply

底盘自带电源

工作电压

Working Voltage

24v

接近开关品牌

Proximity Switch

OMRON

无线遥控器品牌

Wireless Remote Controller

康旭电子

四、液压传动系统 HYDRAULIC SYSTEM

液压系统类型

Hydraulic System Type

开式 open loop

系统工作压力

System Working Pressure

32MPa

主液压油泵品牌

Main Hydraulic Pump

Rexroth

主油泵型号

Main Hydraulic Pump Type

A11VLO190

主油泵排量

Main Hydraulic Pump Displacement

190

齿轮泵品牌

Gear Pump

长源

主电液换向阀品牌

Main Electro-Hydraulic Valve

桑尼士

吸、回油滤芯品牌

Oil Suction and Return Filter

黎明液压

臂架多路阀品牌

Multi-Way Valve

诺玛

臂架平衡阀品牌

Boom Counterbalance Valve

力士乐

旋转平衡阀品牌

Rotary Counterbalance Valve

HBS

臂架油泵品牌

普什

支腿多路阀品牌

Multi-Way Valve

油力

液压胶管品牌

Hydraulic Hose

伊顿

液压油箱容积

600L

液压油冷却方式

风冷

高低压切换阀

High And Low Pressure Exchanger

（选配）

主油缸缸径/杆径/行程

Hydraulic Cylinder Bore/Rod/Stroke

150mm/90mm/1600mm

分动箱品牌 PTO Box

株齿

回转减速机品牌

Turret Reducer

宁波中意

五、清洗系统 Cleaning system

水箱容积

Water Tank Capacity

300L

高压水泵品牌

Water Pump

黑猫

六、尺寸&重量 DIMENSIONS&WEIGHT

整车总长约（mm）

Overall Length

10400

整车总宽约（mm）

Overall Width

整车总高约（mm）

Overall Height

3650

整车质量约（kg)

Total Weight

单独上装重量（含上装托架）

16.6T

单独上装外形尺寸约（MM）此尺寸含上装托架，无底盘出口，必须含入托架

8155×2490×3257

七、泵送系统 PUMPING SYSTEM

混凝土分配阀形式

Concrete Valve

S 管/S Valve

混凝土活塞品牌

Concrete Piston

国产

理论混凝土输送方量

Max Concrete Output

高压/低压：75/118m³/h

最大混凝土出口压力

Max Concrete Pressure

高压/低压：10/6.5MPa

分配阀换向次数

Hydraulic Strokes

高压/低压：14/22Min-1

输送缸内径/行程

Concrete Cylinder Bore/Stroke

Φ260mm/1600mm

最大上料高度(mm）

Hopper Charge Height

≤1400mm

料斗容积

Concrete Hopper Capacity

600L

可泵送混凝土塌落度

Concrete Slump

12～18cm

允许最大骨料尺寸（mm）

Max. aggregate dimension

40mm

八、配置

2 桥、前 X 后摆腿、5 节臂 RZ 型
