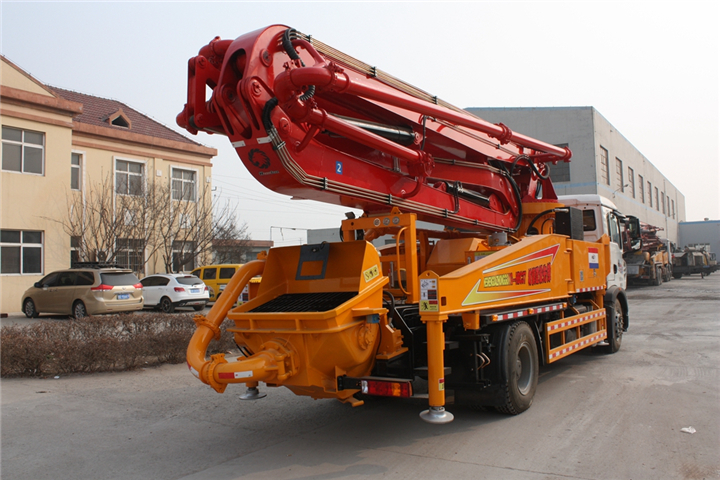

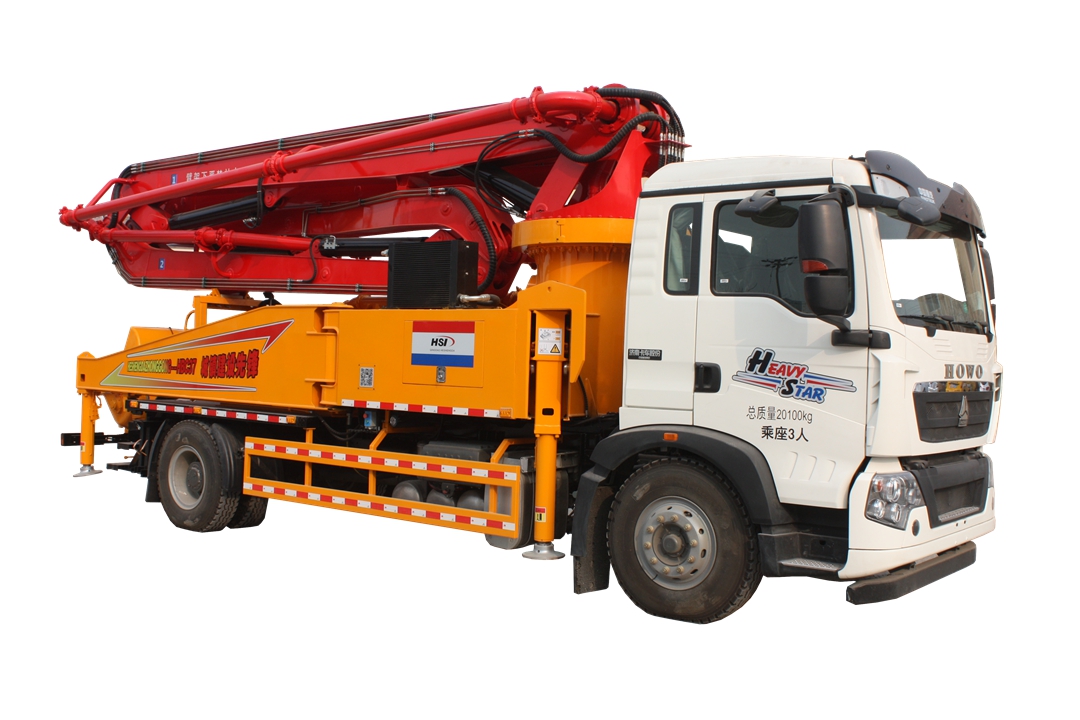

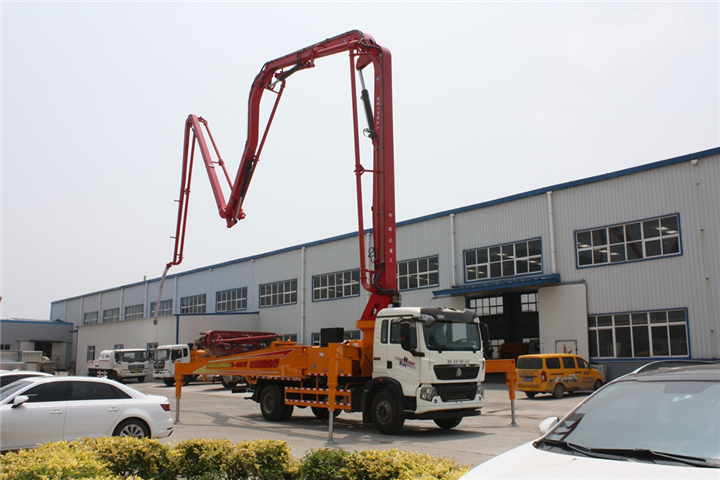

37米重汽豪沃混凝土泵车

全国服务热线:18053246168

联系我们

产品详情


37米重汽豪沃混凝土泵车产品特点

类别
37M智选系列

一、底盘 CHASSIS

1

底盘型号

Chassis Model

(重汽)豪沃

2

尾气排放标准

Tail Gas Exhaust Standard

国五

3

发动机型号

Engine Type


MC0728-50


4

发动机功率/转速

Engine Power


206kw/2450rpm

280马力



5

发动机排量

Engine Displacement


7.56L


6

驱动方式

Drive Type

4×2

7

轴距

Wheel Base

5200mm

8

最大行驶速度

Max Speed

100km/h

9

最小转弯半径

Min Turning Radius


10

整车接近/远离角

Approach/Departure Angle

19/12

11

轮胎规格

Tyre Size


11.00.R20


二、臂架系统 BOOM SYSTEM

1

臂架最大垂直高度

Max vertical Reach


36.2M


2

臂架水平布料半径

33M

3

布料深度

Reach depth

25M

4

臂架打开高度

Unfolding Height

7M

5

第一节臂长(MM)

7300mm

6

第二节臂长(MM)

6100mm

7

第三节臂长(MM)

5800mm

8

第四节臂长(MM)

6700mm

9

第五节臂长(MM)

6650mm

10

第六节臂长(MM)

-

11

各节臂转动角度

Arm Section Articulation

90°/180°/180°/235°/210°

12

臂架控制模式

Boom Control Mode

手动、无线遥控系统

manual and wireless remote control are allavailable

13

臂架折叠方式

Boom Type

RZ 型五节臂

14

转塔旋转角度

Slewing Range

double direction ±270°

15

前支腿横跨距离

Front Outriggers Spread

6250mm

16

后支腿横跨距离

Rear Outriggers spread

7250mm

17

前后支腿纵向距离(MM)

6780mm

18

支腿打开方式

Legs Open

前伸后摆(X 型支腿)

19

尾胶管长度

End Hose Length

3M

20

混凝土输送管直径

Arm Attached Pipeline Diameter

125MM

21

臂架钢材 转台钢材

Boom Steel

上海宝钢 BS960

三、电气控制系统 ELECTRICAL CONTROL SYSTEM

1

控制电源

Power Supply

底盘自带电源

2

工作电压

Working Voltage

24v

3

接近开关品牌

Proximity Switch

OMRON

4

无线遥控器品牌

Wireless Remote Controller

康旭电子

四、液压传动系统 HYDRAULIC SYSTEM

1

液压系统类型

Hydraulic System Type

开式 open loop

2

系统工作压力

System Working Pressure

32MPa

3

主液压油泵品牌

Main Hydraulic Pump

Rexroth

4

主油泵型号

Main Hydraulic Pump Type

A11VLO190

5

主油泵排量

Main Hydraulic Pump Displacement

190

6

齿轮泵品牌

Gear Pump

长源

7

主电液换向阀品牌

Main Electro-Hydraulic Valve

桑尼士

8

吸、回油滤芯品牌

Oil Suction and Return Filter

黎明液压

9

臂架多路阀品牌

Multi-Way Valve

诺玛

10

臂架平衡阀品牌

Boom Counterbalance Valve

力士

11

旋转平衡阀品牌

Rotary Counterbalance Valve

HBS

12

臂架油泵品牌

普什

13

支腿多路阀品牌

Multi-Way Valve

油力

14

液压胶管品牌

Hydraulic Hose

伊顿

15

液压油箱容积

600L

16

液压油冷却方式

风冷

17

高低压切换阀

High And Low Pressure Exchanger

(选配)

18

主油缸缸径/杆径/行程

Hydraulic Cylinder Bore/Rod/Stroke

150mm/90mm/1600mm

19

分动箱 PTO Box

株齿

20

回转减速机品牌

Turret Reducer

宁波中意

五、清洗系统 Cleaning system

1

水箱容积

Water Tank Capacity

300L

2

高压水泵品牌

Water Pump

黑猫

六、尺寸&重量 DIMENSIONS&WEIGHT

1

整车总长约(mm)

Overall Length

10400

2

整车总宽约(mm)

Overall Width

2500
3

整车总mm

Overall Height

3650

4

整车质量约(kg)

Total Weight

21000
5

单独上装重量(含上装托架)

16.6T

6

单独上装外形尺寸约(MM)此尺寸含上装托架,无底盘出口,必须含入托架

8155×2490×3257

七、泵送系统 PUMPING SYSTEM

1

混凝土分配阀形式

Concrete Valve

S /S Valve

2

混凝土活塞品牌

Concrete Piston

国产

3

理论混凝土输送方量

Max Concrete Output

高压/低压:75/118m³/h

4

最大混凝土出口压力

Max Concrete Pressure

高压/低压:10/6.5MPa

5

分配阀换向次数

Hydraulic Strokes

高压/低压:14/22Min-1

6

输送缸内径/行程

Concrete Cylinder Bore/Stroke

Φ260mm/1600mm

7

最大上料高度(mm)

Hopper Charge Height

≤1400mm

8

料斗容积

Concrete Hopper Capacity

600L

9

可泵送混凝土塌落度

Concrete Slump

1218cm

10

允许最大骨料尺寸(mm)

Max. aggregate dimension

40mm

八、配置

2 桥、前 X 后摆腿、5 节臂 RZ
